一、产品概述

HCW—VAI 型远距离红外测温仪是一种可在远距离测量小目标温度的温度测量仪器，广泛应用于电力系统，主要用于远距离测量输变电线路及变电站电器设备接头的温度，同时也可用于其它行业非接触测量各种物体表面的温度。

二、仪器主要技术指标

测温范围： 0℃～400℃

测温分辨率： 1℃

测温误差： ≤±5%

工作距离： 1m-100m

距离系数： 1500：1

辐射率修正： 0.01～1.00 ，步长 0.01

距离补偿： 1m-100m，步长 1m

仪器工作角度： 方位 360 度，俯仰-30 度～90 度

瞄准方式： 12.5 倍光学瞄准

仪器功耗： ≤40mA

供电： 5#电池 6 节

使用条件： 环境温度-20℃～40℃，相对湿度 85%RH

外形尺寸： 230×135×175(mm3 )

重量： 2700g

三、HCW—VAI 型远距离红外测温仪工作原理

高于绝对零度的物体都会辐射红外能量，能量通过光学系统接收会聚到探测器上，探测器将这一能量转换成相应的电信号，再通过电路进行模数转换线性化及辐射率补偿，*后 LCD 显示所测物体的温度。

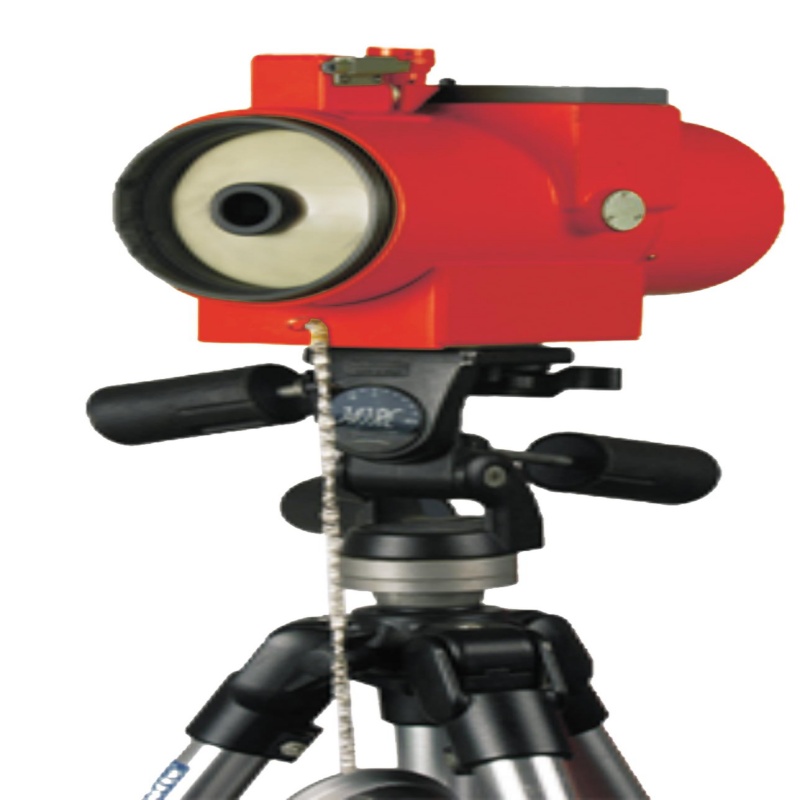

四、产品外形

1、物镜盖 2、粗瞄镜 3、目镜 4、电池盒 5、快速释放台架 6、万向手柄 7、三脚架 8、显示器 9、电源开关 10、调焦手轮 11、控制面板
